Infrastruktuuri- ja rakennuskaapelitValmistajat

Mitä valmistamme tässä luokassa

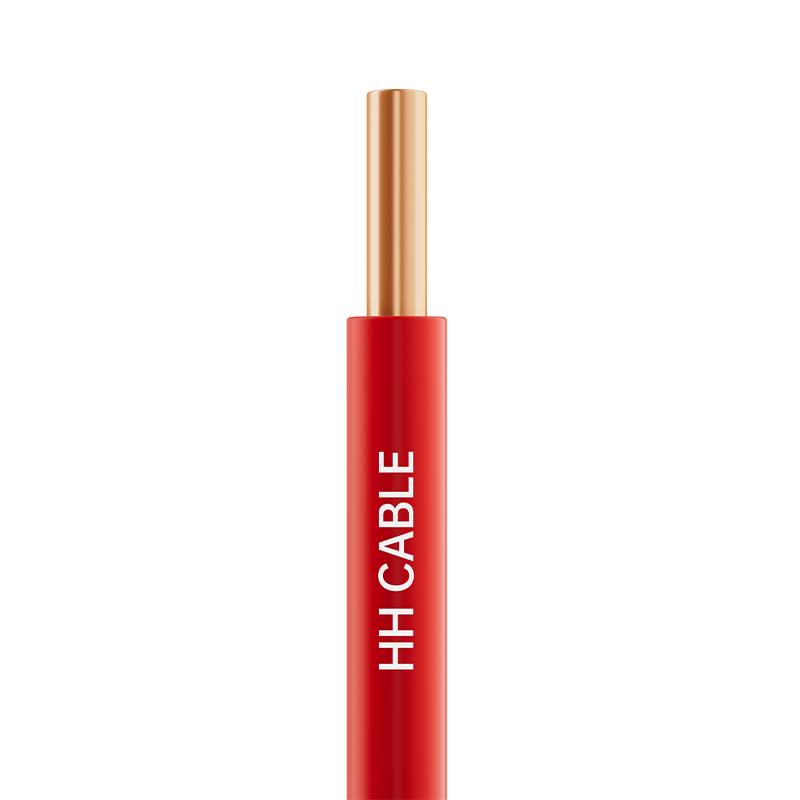

Infrastructure & Construction Cables -perheemme kahdesta tuotelinjasta: PVC-eristetyt kaapelit, johdot ja johdot sekä ympäristöystävälliset johdot ja kaapelit kiinteään johtoihin. valmistetaan vakiomalleina ja räätälöityinä rakenteina piirustusten tai näytteiden perusteella, joissa johdin, eristys, sydänluku, vaipan väri ja erityiset suoritusvaatimukset on sovittu ennen tuotantoa.

Sarja soveltuu valaistuspiireihin, pistorasioihin, jakotauluihin, ohjaus- ja instrumentointijohdoksiin sekä rakennusten sisäiseen sähkönjakoon. Se ei yksittäinen kaapelityyppi, vaan konfiguroitava: sama johdinkoko voi saada perhe PVC- tai ristisilloite polyolefiinieristyksellä, kiillepalosululla tai ilman mukaan ja oletulla vaippaseoksilla asennusympäristön.

Infrastruktuuri- ja rakennuskaapelivalikoimamme

Johdin-, eristys- ja rakennusvaihtoehdot

Johtimet toimitetaan luokan 1 kiinteänä, luokan 2 pyöreäsäikeisenä tai luokan 5 joustavana kuparina ja alumiinina tai alumiiniseoksena, kun paino- tai kustannustasapainolla on merkitystä. PVC-eristetyissä malleissa käytetään PVC-eristystä ja PVC-vaippaseosta; ympäristöystävällisissä malleissa on käytetty silloitettua polyeteeniä, polyolefiinia tai silloitettua polyolefiinieristystä, jossa on vähäsavuinen halogeenivapaa teippi ja polyolefiini- tai silloitettu polyolefiinivaippa.

• Kapellimestaritunnit: luokka 1, luokka 2 ja luokka 5 kupari; Luokka 1 ja luokka 2 alumiini ja alumiiniseos.
• Paloeste: kiilleteippi, tulenkestävä kerros saatavilla tulenkestävissä rakenteissa.
• Täyttö ja kääriminen: ei-hygroskooppinen polypropeenitäyttököysi, kuitukangas, polyesteriteippi tai vähäsavuinen halogeeniton teippi.
• Suojaus: kuparilankapunos saatavilla ympäristöystävällisissä monisydämisrakenteissa.
• Vaipan väri: valkoinen, musta tai asiakkaan määrittelemä.
• Erityinen näyttää: palonkestävä A/B/C-luokka, palonkestävä, termiitinkestävä, jyrsijöiden kestävä, UV-kestävä, matalan lämpötilan kestävä ja mineraaliöljyn kestävä.

Kriittiset erityistiedot ja käyttörajat

PVC-eristetyille kaapeleille suurin aikainen johtimen lämpötila 70 °C ja oikosulkuvara 160 °C enintään 5 sekuntia. Ympäristöystävälliset rakenteet nostavat jatkuvan tehon 90 °C:seen silloitetun polyeteenin tai silloitetun polyolefiinieristeen osalta 250 °C:n oikosulkurajalla; polyolefiinieristeiset versio pysyvät 70 °C ja 160 °C lämpötiloissa.

Ydintunnistus- ja asennuskäytäntö

Värieristeessä on yhtä väriä ydintä ilman vihreää/keltainen yhdistelmä, jonka tulee peittää 30–70 % sydämen pinnasta. edulliset värit ovat vihreässä/keltainen, ruske kolmiytimisessä; vihreä/keltainen, ruskea, musta, harmaa tai sininen, ruskea, musta, harmaa neliytimisille; ja vihreä/keltainen, sininen, ruskea, musta, harmaa viisiytimisessä. Kaapelit, joissa on kuusi tai useampia johtimia, on numeroitu, musta eristys ja valkoiset numerot useiden numeroryhmien väliin 50 mm.

Asennus tapahtuu kiinteillä johdotuksilla sisä- tai ulkotiloihin tai upotettuna putkeen tai vastaavan suljettuun järjestelmään. Toimitamme asennusohjeita, jotka kattavat taivutussäteen, putkisuojauksen, kaapelin kiinnityksen sekä teho- ja signaalipiirin erottamisen siten, että kattava kaapeli toimii nimellisolosuhteissa.

Laadunvalvonta ja valmistuskyky

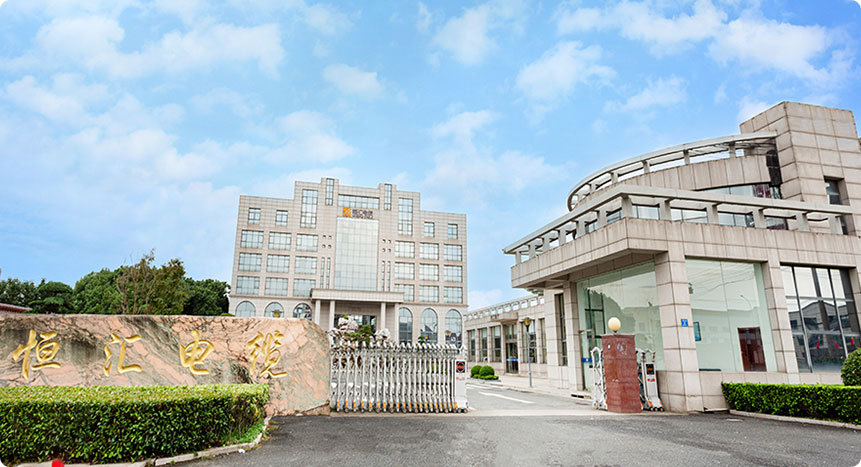

Henghui Cablella on kaksi tuotantoaluetta ja yhdeksän erikoistunutta työpajaa noin 200 000 m²:n alueella, yli 20 tuotantolinjalla ja vuotuisella tuotantomäärällä yli 50 000 km. MES-järjestelmä tarjoaa kokonaisvaltaisen digitaalisen ohjauksen raaka-aineen saannista valmiisiin tuotteidensiin, ja T&K-tiimiämme johtaa yli 30 vanhempaa insinööriä, tukee yli 20 ammattilaisen laadunvarmistustiimi.

Laadunhallinta, ympäristöjohtaminen sekä työterveys- ja työllisyysjärjestelmät on sertifiointi vuodesta 2006. Yritykset on TÜV Rheinland aurinkosähkökaapelin sertifiointi, CE ja EAC, ja se on tunnustettu Jiangsun maakunnan vihreäksiaksi hiilijalanjälkisertifioinnilla tehtaan ja kansallisella kasvikaasujen todennuksella. Jokainen rakennuskaapelierä testataan eristyksen laadun ja sähköturvallisuuden takaamisen lähettämisestä.

Tiedot, menettelymme ratkaisusi määrittämiseen

Tarkan konfiguraation ja tarjouksen laatimisen edellyttämät projektisyötteet. Jos projekti määrittelee standardin, vahvistamme sovellettavan toteutusstandardin ennen tuotantoa.

• Malli ja tiedot: kaapelimalli, johtimen koko, johtimien lukumäärä ja jännitetaso.
• määräys: kokonaismetrit kokoa kohden ja mahdolliset vaiheittaiset toimitusvaatimukset.
• Tekninen standardi: GB/T5023-2008, JB/T8734-2016, Q/320282DJD006-2021 tai projektikohtainen standardi.
• Asennusympäristö: sisä- tai ulkotiloissa, putkiin upotetut, märät tai syövyttävät paikat, ympäristön lämpötila-alue.
• Erityinen näyttää: palonsuojaluokka, palonkestävyys, termiitin, jyrsijän, UV-, matalan lämpötilan tai öljyn kestävyys.
• Tunnistus ja vaippa: ydinvärisarja, digitaalinen tunniste ja vaipan väri.
• Pakkaus ja toimitus: rummun tai kelan muoto, merkintä ja kohdeportti tai -paikka.

Aiheeseen liittyvät kaapeliluokat

Infrastruktuuri- ja rakennusjohdotus on osa kaapelimme. Projekteja, joissa rakennuksen johtotus yhdistetään uusi jakelu-, ohjaus- taiutuvan energian piiriin, voidaan muissa tuotesarjoissamme: Sähköverkon siirto- ja muunnoskaapelit , teollisuuskaapelit, rautatie- ja liikennekaapelit sekä uudet energiakaapelit.

Usein kysytyt kysymykset

Mitä eroa on PVC-eristetyillä ja ympäristöystävällisillä sarjoilla?

PVC-sarjassa käytetään PVC-eristettä ja -vaippaa, jotka on mitoitettu 70 °C:n jatkuvaan lämpötilaan, ja ei sopivat yleisvalaistukseen, pistorasian ja kiinteään johtamiseen. ystävällisesti sarjassa käytetään silloitettua polyeteeniä tai silloitettua polyolefiinieristettä vähäsavuisilla halogeenivapailla materiaalialeilla, mitoitettu jatkuvaan 90 °C:een, ja se on tarkoitettu rautatieliikenteeseen, lentokentille, sairaaloihin, korkeisiin rakennuksiin ja ostoskeskuksiin, joissa savu- ja halogeenipäästöjä rajoitetaan.

Voitko valmistaa projektistandardimme mukaan luettelomallin suunnittelussa?

Kyllä. Valmistamme sekä standardoituja että räätälöityjä kaapeleita kehitetty rakenteita asiakkaan piirustuksista tai näytteistä. Johdinluokka, eristeyhdiste, ytimien lukumäärä, värijärjestys, vaippamateriaali ja erityiset vaatimukset voidaan kiinnittää projektin spesifikaatioihin.

Mikä on vähimmäistilausmäärä ja toimitusaika?

Minimitilausmäärä vaihtelee tuotteen mukaan; järjestelmälla esineillä on vähintään 200 metriä. Tyypillinen toimitusaika noin 7-10 päivää, ja ERP-tuettu varastoverkostomme tukee invälistä toimitusta viikon sisällä varastotuotteille.

Mitä takuuta ja myynnin jälkeistä tukea tarjoat?

Tuotteilla on yhden vuoden takuu. Jälkipalvelutiimimme kattaa koko prosessin esihuollosta jälkihuoltoon ja tekee säännöllisesti asiakastyytyväisyysseurantaa.

Mitä standardeja rakennuskaapelisi katsovat?

PVC-eristetyt kaapelit, johdot ja johdot valmistetaan GB/T5023-2008 ja JB/T8734-2016 mukaan. Ympäristöystävälliset kiinteät johtotuskaapelit kuuluvat Q/320282DJD006-2021:tä. Jos projekti vaatii toista standardia, vahvistetaan sovellettavan eritelmän ennen tuotantoa.
