Teollisuuden kaapelitValmistajat

Valmistamamme teollisuuskaapelivalikoima

Industrial Cables -perheemme tekee joustavista kiinteistä ja asennuksista, sähköasemissa, vedenkäsittelylaitoksissa, työstökoneissa ja prosessialustaissa. Jokainen rakenne on määritelty jännitetason, eristysmateriaalin, suojauksen tyypin, johtimien lukumäärän ja vaippaseoksen mukaan, joten samaa johdinkokoa voidaan käyttää toimivassa suoritusluokissa.

Sovellus sopii kaikkiin teollisuusjärjestelmiin

Teollisuuskaapelin valinta alkaa signaalin tai tehon parantamisen ja siirtymisen jälkeen ympäristöön. Kaapelilla, joka kuljettaa 4–20 mA painelähettimestä, on kaikkit suojaus- ja kapasanssivaatimukset kuin 61-napaisella lukituskaapelilla moottorin ohjauskeskuksessa. Suunnittelemme rakenteen silmukan mukaan sen suunnittelussa, että toimittaisimme yhtä yleistä tyyppiä jokaiselle paneelille.

• Prosessiautomaatio: instrumenttikaapelit kenttäanturien, kytkentälaitteiden ja DCS/PLC-kaappien välillä.

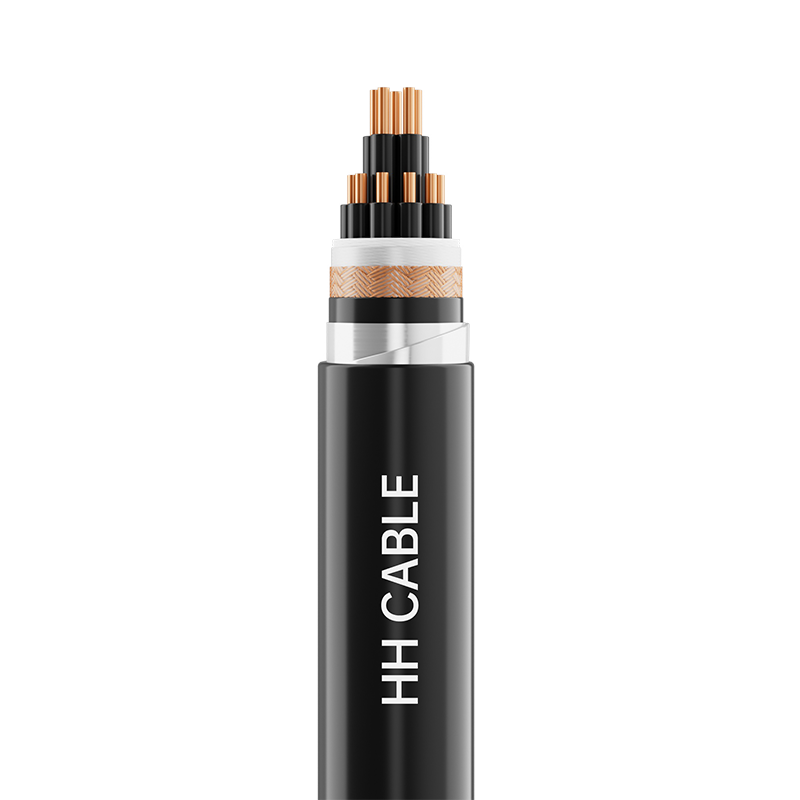

• Moottorin ohjaus: XLPE- tai PVC-ohjauskaapelit kontaktori-, rele- ja indikaattoripiireihin.

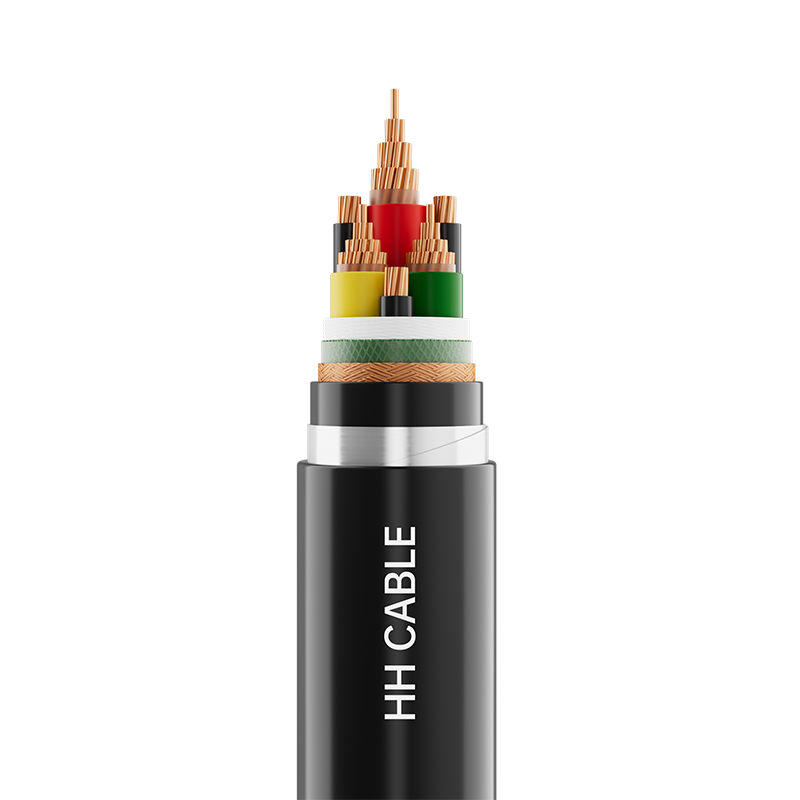

• Taajuusmuuttajat ja invertterit: 1kV vaihtuvataajuiset tehokaapelit pienellä siirtoimpedanssilla.
• Korkean lämpötilan vyöhykkeet: silikonitai fluoroplastisesti eristetyt tietokone- ja instrumenttikaapelit, johtimen lämpötila 180 °C tai 200 °C.
• Ulko- ja haudatut reitit: panssaroidut tai UV-kestävät vaipalliset ohjauskaapelit kaapelikaivantoihin ja suoraan hautaamiseen.

Rakennusvaihtoehdot ja kriittiset tiedot

jokainen tarjoamme teollisuuskaapeli määritteleän rakennustaulukossa. Alla taulukossa on yhteenveto tärkeimmistä muuttujista, jotka vahvistetaan ennen tuotantoa ohjaus- ja instrumenttisarjoillemme julkaistuja vakiokonfiguraatioita.

Signaalin eheys ja suojaussuunnittelu

Instrumenttien ja tietokonekaapeleiden osalta suojaus on eron lukeman ja vaihtelevan välillä. Rakennamme kalvosuojuksia korkeataajuisille meluille, punotut kuparisuojat, joissa tarvitaan joustavuutta ja mekaanista kestävyyttä, sekä komposiittifolio-plus-punos -rakenteita vaativimpiin EMC-ympäristöihin. Mukana tulee tyhjennysjohdot, joten suojus voidaan maadoittaa paneelin päästä.

Kierretyt parit, kolmikot ja tähti-neliöryhmät vähentävät magneettista poimintaa. Kun teho- ja signaalijohtimet jakavat kaapelin, erotamme ne keskinäisen induktion rajoittamiseksi. Nämä valinnat tehdään tarjousvaiheessa, koska suojavarusteiden vaihtaminen jälkeen ei ole käytännössä.

Lämpötila, asennus ja ympäristörajat

Johdon nimellislämpötilan lämpötila PE eristyksestä: PVC, ja halogeeniton polyolefiini 70°C; XLPE 90 °C; silikonikumi 180 °C; fluoroplastinen 200°C. XLPE-ohjauskaapeleiden oikosulkuvara on 50°C noin 2 ajan. Asennus korkea lämpötila ei saa olla alle 0 °C standardiyhdisteille tai alle -20 °C ja matalan lämpötilan kestäville instrumenttiapeleille.

• Taivutusssäde: 6× ulkohalkaisija joustaville tai panssaroimattomille punottuille kaapeleille; 8× panssaamattomille jäykille ohjauskaapeleille; 12× panssaroituihin tai metallisuojattuihin rakenteisiin.
• Reititys: erota virta- ja signaalikaapelit, säilytä lokeroiden väli ja maadoitussuojat toisessa päässä, ellei järjestelmän suunnittelu toisin vaaditaan.
• Ympäristö: UV-kestävät takit ulkokäyttöön, panssarointi suoraa hautaamista varten ja öljynkestävät suojukset työstökoneiden sisätiloihin.

Laadunvalvonta ja hyväksyntä

Henghui Cablella on kaksi tuotantolaitosta ja yhdeksän konepajaa, joissa MES-järjestelmä kattaa reitin raaka-aineesta valmiiseen kelaan. Laadunhallinta-, ympäristöjohtamis- ja työterveys- ja työturvallisuusjärjestelmämme on sertifioitu, ja aurinkosähkökaapelivalikoimallamme on TÜV Rheinland-, CE- ja EAC-sertifikaatit. Teollisuuskaapeleiden rutiinitehdastestit kattavat johtimien resistanssin, eristysvastuksen, suurjännitteen kestävyyden ja mittatarkistukset; palonkestävät ja halogeenivapaat laatuluokat on tarkastettu asianmukaisten vaatimusten mukaisesti.

Hyväksymisasiakirjat sisältää testiraportteja, uusimukaisuustodistusta ja kelan pituustietueita. Jos projekti määrää kolmannen osapuolen tarkastuksen tai todistajantarkastuksen, sovitamme tarkastusaikataulun asiakkaan edustajan kanssa ennen toimitusta.

Aiheeseen liittyvät kaapeliperheet kokonaisiin projekteihin

Teollisuuskaapelit käytetään muiden piirien rinnalla samassa tehtaassa. Toimitamme koko sarjan, jotta eristysjärjestelmät, vaippaseokset ja dokumentaatio pysyvät yhtenäisinä koko projektin ajan.

• Sähköverkon siirto- ja muunnoskaapelit — 1,8–3 kV, 6–35 kV ja 66–110 kV XLPE-sähkökaapelit sähköasema- ja syöttöliitäntöihin.
• Rautatie- ja liikennekaapelit — halogeenittomat, vähäsavuiset rakenteet tunneleita, asemia ja liikkuvaa kalustoa varten.
• Infrastruktuuri- ja rakennuskaapelit — kiinteät rakenteet, PVC-eristetyt johdot ja johdotnuksia ja laitoksia varten.
• New Energy Cables — aurinkosähkökaapelit ja niihin liittyvät tasavirtakaapelit tuotanto- ja varastointijärjestelmämiin.

Tiedot, menettelymme ratkaisusi määrittämiseen

Tarkan teollisuuskaapeleiden ehdotuksen laatimiseksi tarvitsemme työpisteen ja asennusasennuksen. Alla oleva tarkistuslista kuvastaa tietoja, jotka insinöörimme tarkistavat ennen tarjouksen ja tuotantopiirustuksen antamista.

• Piirin toiminto: ohjaus, signaali, instrumentointi, käyttö tai tehonjako.
• Jännite taso: 300/500V, 450/750V tai 1kV.
• Johtimen koko ja ytimien määrä: poikkileikkaus mm² ja ytimien, parien tai kolmioiden lukumäärä.
• Eristeen ja vaipan materiaalit: PVC, PE, XLPE, halogeeniton, silikoni tai fluoroplastinen.
• Suojaus ja panssari: folio, punos, komposiitti, teräsnauha tai teräslanka.
• Erityinen näyttää: palonsuojaluokka, palonkestävyys, vähäsavuinen halogeeniton, termiitin/jyrsijän kestävä, UV- tai öljynkestävyys.
• Asennusympäristö: sisällä, ulkona, haudattu, tarjotin, putki, ympäristön lämpötila ja kemiallinen altistuminen.
• määrä ja toimitus: kokonaismetrit, rullan pituus, kohdeportti ja vaadittu toimitusikkuna.
• Dokumentaatio: testiraportit, todistukset, pakkausluettelo ja mahdolliset kolmannen osapuolen tarkastusvaatimukset.

Lähetä nämä tiedot kyselysi kanssa, niin vahvistamme mallin,rakenteen ja toimitusajan. Räätälöidyt ytimet, värit, pituudet ja vaippaseokset valmistaa piirustuksista tai näytteistä.

Usein kysytyt kysymykset

Mitä eroa ohjauskaapeleiden ja instrumenttikaapeleiden välillä on?

Ohjauskaapelit kuljettavat kytkentä- ja lukitussignaaleja 450/750 V jännitteellä, ja ne on rakennettu mekaanista kestävyyttä varten, useilla ytimillä. Instrumenttikaapelit kuljettavat matalan tason analogisia tai digitaalisia signaalija 300/500 V jännitteellä ja antavat etusijalle matalan kapasitanssin, korkean eristysresistanssin ja tehokkaan suojauksen mittaustarkkuuden turvaamiseksi.

Voitko asiakkaille kaapeleita taajuusmuuttajakäyttöön?

Kyllä. 1kV:n vaihtuvataajuinen kaapelimme on suunniteltu symmetrisellä rakenteella ja suojauksella rajoittamaan yhteismoodin melua ja jännitepiikkejä invertterin ja moottorin välillä. Vahvistamme taajuusmuuttajan nimellisarvon, kaapelin pituuden ja reititystavan ennen suoja- ja johdinluokan valintaa.

Minkä lämpötila-alueen teollisuuskaapelisi kattavat?

Vakio PVC-, PE- ja halogeenivapaat polyolefiinikaapelit on mitoitettu 70 °C:n johdinlämpötilaan; XLPE-ohjauskaapelit 90°C asti. Korkean lämpötilan vyöhykkeille toimitamme silikonikumieristeisiä kaapeleita 180 °C:een ja fluoroplastisesti eristettyjä kaapeleita 200 °C:seen asti, asennuslämpötilalla -20 °C:een asti.

Tuotatko räätälöityjä ydinlukuja ja vaippavärejä?

Valmistamme sekä vakio- että räätälöityjä teollisuuskaapeleita. Ydinmäärät 2-61, epästandardit poikkileikkaukset, erityiset värisarjat, painetut tekstit vaihtoehtoiset vaippaseokset valmistaa asiakkaan piirustusten tai näytteiden mukaan.

Mitä tietoja tarvitaan tarkkaan tarjoukseen?

Ilmoita malli tai rakenne, jännitetaso, johtimen koko, ytimien määrä, eristys- ja vaippamateriaali, suojaus- tai panssarivaatimukset, erityiset suoritusvaatimukset, määrä, kelan pituus ja toimituskohde. Näillä tiedoilla vahvistamme rakentamisen ja annamme tarjouksen.

Miten teollisuuskaapelit pakataan ja toimitetaan?

Kaapelit toimitetaan puu- tai teräskeloilla, joissa on pituus- ja rumpumerkinnät, jotka on suojattu merirahtia varten. Tavallistenkaapeleiden toimitusaika on noin 7-10 päivää vahvistuksen määrän jälkeen ja materiaalien saatavuudesta jonkin verran.
