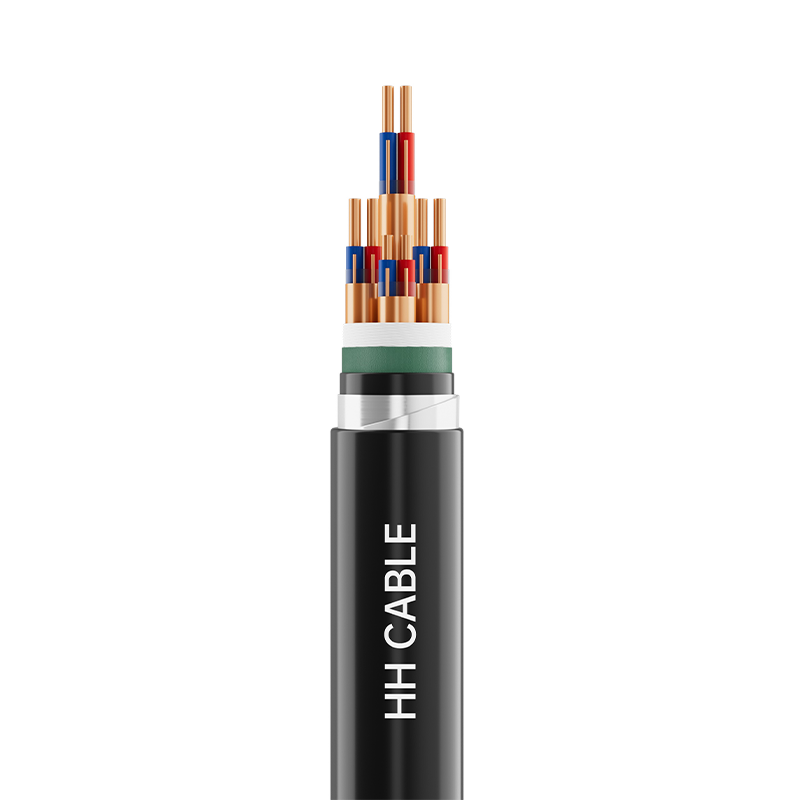

300-500 V tietokone- ja instrumenttikaapelit

Tuotenimi: 300-500 V tietokone- ja instrumenttikaapelit

1-Toteutusstandardit

TICW 6-2009、BS5308

2-tuotteen malli

DJYVV, DJYJP2V-22, DJYVP, DJYJPVP, DJVP3VP3, DJYJVP2-22, DJYJYP5-23 jne.

3- Jännitetaso

300/500V

4-Tuotteen tiedot

ruudukko

Malli

Johtimen nimellispoikkipinta-ala mm2

Kaapelointikomponenttien rakenne

Lane Group

Kolmen rivin ryhmä

Nelilankainen ryhmä

Polyeteenieristys, polyvinyylikloridieristys, silloitettu polyeteenieristys, halogeeniton vähäsavuinen polyolefiinieristys

0,5, 0,75, 1,0, 1,5, 2,5

1～50

1～24

1～10

Silikonikuminen eristys

0,5, 0,75, 1,0, 1,5, 2,5

1～50

1～24

1～10

Fluoroplastinen eristys

0,5, 0,75, 1,0

1～19

1～10

—

1,5, 2,5

1～10

1～10

—

5- Kaapelirakenteen kuvaus

Kaapelin rakenne

Materiaalin kuvaus

Kapellimestari

Luokan 1 kiinteä kuparijohdin tai luokan 2 pyöreäsäikeinen kuparijohdin tai luokan 5 pehmeä kuparijohdin

Palonkestävä kerros (jos sellainen on)

Kiille teippi

Eristys

Polyvinyylikloridi tai polyeteeni tai silloitettu polyeteeni tai halogeeniton vähäsavuinen polyolefiini

Kierretty pari-, ryhmä- tai tähtiteippi (jos saatavilla)

Polyesteriteippi tai kuitukangas

Yksilöllinen suojaus (jos sellainen on)

Kuparilankapunos tai (kuparinauha tai kuparimuoviteippi tai alumiinimuoviteippi) kääre tai alumiinimuoviteippikääre ja kuparilankapunos komposiittisuojaus

Täyttö

Ei-hygroskooppinen verkkomainen polypropeenitäyttököysi

Kaapelin käärinteippi

Kuitukangas tai polyesteriteippi

Kokonaissuojaus (jos sellainen on)

Kuparilankapunos tai (kupariteippi tai kuparimuoviteippi tai alumiinimuoviteippi) kääre tai alumiinimuoviteippikääre ja kuparilankapunos komposiittisuojaus

Sisävaippa tai eristysholkki (jos sellainen on)

Polyvinyylikloridi (PVC), polyeteeni (PE) tai halogeeniton vähäsavuinen polyolefiinivaippaseos

Panssari (jos on)

Galvanoitu teräsnauha tai galvanoitu teräslanka

Ulkovaippa

Polyvinyylikloridi tai polyeteeni tai halogeeniton vähäsavuinen polyolefiini

6-johtiminen sydämen tunnistus

Kaapelikomponentit tunnistetaan eristysvärillä, ja eri värejä käytetään erottamaan säikeet parien (ryhmien) sisällä. Erilaisia värispektrejä, värikaistoja tai numeroita voidaan käyttää johtoryhmien erottamiseen ja tunnistamiseen tai asiakkaan tarpeiden mukaan.

7-Vaipan väri

Musta tai asiakkaan toiveen mukaan

8-Erityiset suorituskykyvaatimukset

Paloa hidastava A/B/C-luokka, palonkestävä, vähäsavuinen ja halogeeniton, termiitinkestävä, jyrsijöiden kestävä, UV-kestävä, mineraaliöljyn kestävä jne.

9- Kaapelisovelluksen ominaisuudet

9.1 Kaapelijohtimen suurin sallittu pitkäaikainen nimellislämpötila normaalikäytössä:

PVC-eriste, polyeteenieristys, vähäsavuinen halogeeniton polyolefiinieristys: 70°C; silloitettu polyeteenieristys: 90°C.

9.2 Kaapelin asennuslämpötila ei saa olla alle 0 ℃

9.3 Kaapeliasennuksen pienin taivutussäde:

Panssaroimattomat kaapelit tai kuparilangalla punotut suojatut taipuisat kaapelit: taivutussäde ei saa olla pienempi kuin 6 kertaa kaapelin ulkohalkaisija;

Kaapelit, joissa on kuparinauha- tai kupari-muoviteippisuoja tai alumiini-muoviteippisuoja tai teräsnauhapanssari tai teräslankapanssari:

Taivutussäteen on oltava vähintään 12 kertaa kaapelin ulkohalkaisija.

9.4 Tätä kaapelia käytetään laajalti teollisuusautomaation instrumentointi- ja ohjausjärjestelmissä (ICS), hajautetuissa ohjausjärjestelmissä (DCS) ja ohjelmoivissa logiikkaohjaimissa (PLC), joiden nimellisjännite on 300/500 V. Elektronisten tietokoneiden, teollisuusautomaatioinstrumenttien, antureiden ja toimilaitteiden välisenä yhdyslinjana se mahdollistaa analogisten ja digitaalisten signaalijärjestelmien, kuten ilmaisun, ohjauksen, hälytyksen ja lukituksen, automaattisen ohjauksen sekä lähettää analogisia ja digitaalisia signaaleja, kuten havaitsemisen, ohjauksen, lukituksen ja hälytyksen tuotantolaitteiden prosessimuuttujille. Se kestää erinomaisesti magneettikentän häiriötä, sähköstaattista häiriötä ja kestää hyönteisten ja lintujen vaurioita. Se voidaan asentaa sisä-, ulko-, suoraan maahan tai kaapelikanaviin ja kaivoihin.
