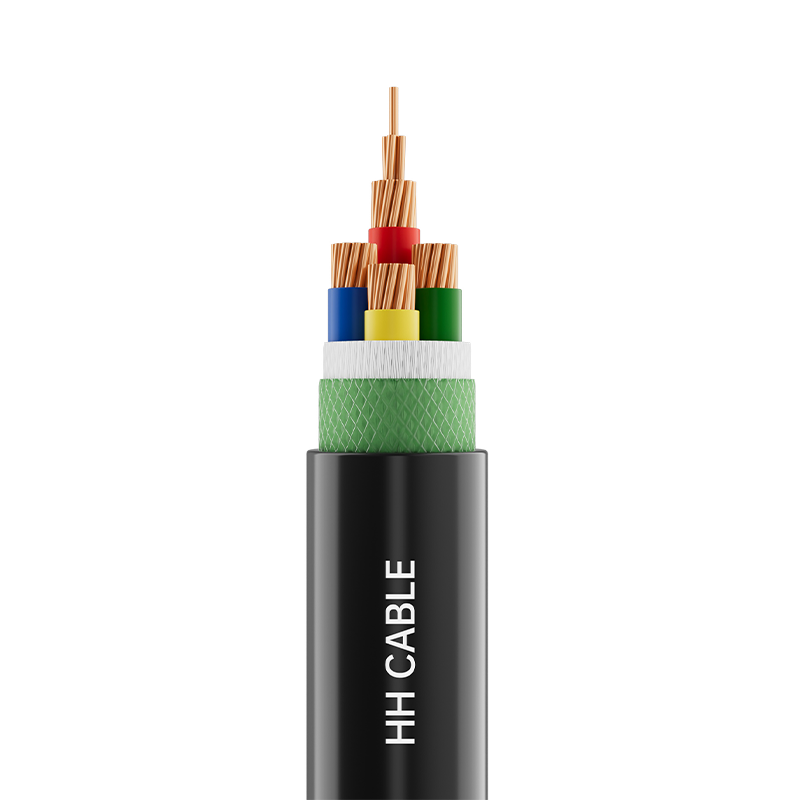

1,8-3kV ja alle PVC-eristetyt virtakaapelit

Tuotenimi: 1,8/3kV ja alle PVC-eristetyt virtakaapelit

1-Toteutusstandardit

GB/T2706.1-2020

2-tuotteen malli

VV, VLV, VLHV, VV22, VLH22, VV32, VY23, VV62, VV72 jne.

3- Jännitetaso

1,8/3kV, 0,6/1kV

4-Tuotteen tiedot

Ydinten lukumäärä

Erittely

Kuparijohdin

Alumiinista tai alumiiniseoksesta valmistettu johdin

1-5

1,5 mm 2 ～ 630 mm 2

1,5 mm 2 ～ 630 mm 2

3 1, 3 2, 4 1

2,5 mm 2 ～ 630 mm 2

6 mm 2 ～ 630 mm 2

5- Kaapelirakenteen kuvaus

Kaapelin rakenne

Materiaalin kuvaus

Kapellimestari

Pyöreät tiivistetyt tai tiivistämättömät (kupari tai alumiini tai alumiiniseos) johtimet, kuparijohtimet - luokka 1, luokka 2, luokka 5; alumiinijohtimet - luokka 1, luokka 2

Palonkestävä kerros (jos sellainen on)

Kiille teippi

Eristys

PVC eristysmateriaali

Täyttö (jos on)

Ei-hygroskooppinen verkkomainen polypropeenitäyttököysi

Kaapelin kääreteippi (jos sellainen on)

Kuitukangas- tai polypropeeniteippi

Metallisuoja (jos sellainen on)

Kuparinauhakääre tai kuparilankakääre

Sisävaippa (jos sellainen on)

Polypropeeni kohokuvioitu teippi tai (polyvinyylikloridi tai polyeteeni) vaippamateriaali

Eristysholkki (jos sellainen on)

PVC- tai polyeteenivaippamateriaali

Panssari (jos on)

Ruostumaton teräsnauha tai alumiininauha tai alumiiniseosnauha tai galvanoitu teräsnauha tai ruostumaton teräslanka tai alumiinilanka tai alumiiniseoslanka tai galvanoitu teräslanka

Ulkovaippa

PVC- tai polyeteenivaippamateriaali

6-johtiminen sydämen tunnistus

6.1 Eristeen värin tunniste:

1-johtiminen kaapeli: keltainen tai vihreä tai punainen tai sininen tai kelta-vihreä kaksinkertainen väri tai asiakkaan vaatimuksen mukaan.

2-napainen kaapeli: punainen, sininen; 3-napainen kaapeli: keltainen, vihreä, punainen;

4-johtiminen kaapeli: keltainen, vihreä, punainen, sininen;

5-napainen kaapeli: keltainen, vihreä, punainen, sininen, kelta-vihreä kaksivärinen tai musta tai asiakkaan vaatimusten mukaan;

3 1 johdinkaapeli: keltainen, vihreä, punainen, sininen;

3 2-ytiminen kaapeli: keltainen, vihreä, punainen, sininen, kelta-vihreä kaksivärinen tai musta tai asiakkaan vaatimusten mukaan;

4 1-johtiminen kaapeli: keltainen, vihreä, punainen, sininen, kelta-vihreä kaksivärinen tai musta tai asiakkaan vaatimusten mukaan.

Huomautus 1: Keltaista, vihreää ja punaista käytetään päälinjan ytimessä ja sinistä neutraalissa linjasydämessä.

6.2 Monijohdinkaapelin eristyksen digitaalinen tunnistus:

2-napainen kaapeli: 0, 1; 3-napainen kaapeli: 1, 2, 3; 4-napainen kaapeli: 0, 1, 2, 3;

4-napainen kaapeli: 0, 1, 2, 3, 4;

Huomautus 2: Numeroiden tulee olla valkoisia tai asiakkaan vaatimusten mukaisia, missä 1, 2, 3 tarkoittavat pääjohtimia, 0 tarkoittaa nollajohtimia ja 5-napaisissa kaapeleissa numero 4 viittaa erikoisjohtimiin (mukaan lukien maadoitusjohtimet).

7-Vaipan väri

Musta tai asiakkaan toiveen mukaan

8-Erityiset suorituskykyvaatimukset

Paloa hidastava A/B/C-luokka, palonkestävä, termiitinkestävä, jyrsijöiden kestävä, UV-kestävä, öljynkestävä jne.

9- Kaapelisovelluksen ominaisuudet

9.1 Kaapelijohtimen suurin sallittu pitkäaikainen nimellislämpötila normaalikäytössä on 70°C.

9.2 Oikosulun aikana (kesto enintään 5 sekuntia) kaapelin johtimen suurin sallittu lämpötila on 160°C.

9.3 Kaapelin asennuslämpötila ei saa olla alle 0 ℃

9.4 Kaapeliasennuksen pienin taivutussäde

9.4.1 Yksijohtiminen panssaamaton kaapeli:

Kaapelin vähimmäistaivutussäteen asennuksen aikana tulee olla vähintään 20 kertaa kaapelin ulkohalkaisija.

Kaapelin vähimmäistaivutussäteen asennuksen jälkeen tulee olla vähintään 15 kertaa kaapelin ulkohalkaisija.

9.4.2 Yksijohtiminen panssaroitu kaapeli:

Kaapelin pienin taivutussäde asennuksen aikana: vähintään 15 kertaa kaapelin ulkohalkaisija;

Kaapelin pienin taivutussäde asennuksen jälkeen: vähintään 12 kertaa kaapelin ulkohalkaisija.

9.4.3 Moniytiset panssaamattomat kaapelit:

Kaapelin pienin taivutussäde asennuksen aikana: vähintään 15 kertaa kaapelin ulkohalkaisija;

Kaapelin pienin taivutussäde asennuksen jälkeen: vähintään 12 kertaa kaapelin ulkohalkaisija.

9.4.4 Monijohtimiset panssaroidut kaapelit:

Kaapelin pienin taivutussäde asennuksen aikana: vähintään 12 kertaa kaapelin ulkohalkaisija;

Kaapelin pienin taivutussäde asennuksen jälkeen: vähintään 10 kertaa kaapelin ulkohalkaisija.

9,5-kaapelia käytetään laajalti 0,6/1kV ja 1,8/3kV tehonjakelujärjestelmissä. Kaapeli soveltuu kiinteään asennukseen sekä sisä- että ulkotiloihin, suoriin hautausasennuksiin, putkiin, kaapelihyllyihin, putkiin ja kaapelikaivoihin. Metallinauhalla panssaroitu kaapeli kestää mekaanisia voimia, mutta ei merkittävää jännitystä. Metallilankainen panssaroitu kaapeli kestää mekaanisia voimia ja huomattavaa jännitystä. Panssaamaton kaapeli ei kestä jännitystä tai puristusta.
