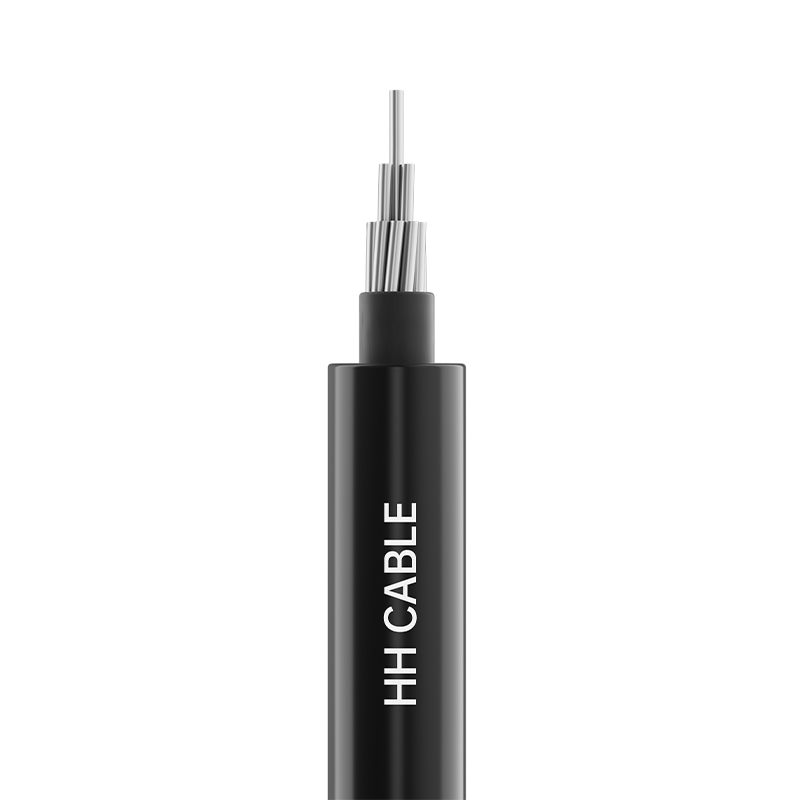

10 kV eristetty yläkaapeli

Tuotenimi: 10kV eristetty kaapeli

1-Toteutusstandardit

GB/T14049-2008

2-tuotteen malli

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ jne.

3- Jännitetaso

10kV

4-Tuotteen tiedot

Ydinten lukumäärä

Erittely

Kuparijohdin

Alumiinista tai alumiiniseoksesta valmistettu johdin

1

10 mm 2 ～ 400 mm 2

10 mm 2 ～ 400 mm 2

3

25 mm 2 ～ 400 mm 2

25 mm 2 ～ 400 mm 2

3 K (A) tai 3 K (B)

25 mm 2 ～ 400 mm 2

K 25 mm 2 ～ 120 mm 2

25 mm 2 ～ 400 mm 2

K 25 mm 2 ～ 120 mm 2

Huomautus 1: K on kantava kierrelanka. Teknisten vaatimusten mukaan taulukossa ilmoitettu poikkipinta-ala voidaan valita vastaamaan vastaavaa johtimen poikkipinta-alaa.

Kun tornin jänneväli on suurempi ja tarvitaan lisää laakerikaapeleita, tällaiset laakerikaapelit eivät sisälly kaapelirakenteeseen

Huomautus 2: (A) tarkoittaa teräksistä kantavaa lankalankaa ja (B) alumiiniseoksesta valmistettua kantavaa lankaa.

5- Kaapelirakenteen kuvaus

Kaapelin rakenne

Materiaalin kuvaus

Kapellimestari

Pyöreä tiivistetty (kupari tai alumiini tai alumiiniseos) johdin

Kapellimestari shield (if any)

Silloitetut tai silloittamattomat puolijohtavat materiaalit

Eristys

Korkeatiheyksinen polyeteeni tai silloitettu polyeteeninen säänkestävä eristemateriaali

Eristys shield (if any)

Silloitettu irrotettava puolijohtava materiaali

6-Eristetunniste

Eristys coloring identification:

Eristeen väri on musta tai luonnollinen. Kolmijohtimiskaapelin eristyksen vaihejärjestys tunnistetaan harjanteilla, eli A-vaiheessa on yksi harjanne, vaiheessa B on kaksi harjannetta, vaiheessa C on kolme harjannetta jne., tai asiakkaan vaatimusten mukaan. Neutraali ydin on merkitty eri merkintämenetelmällä kuin yllä.

7-Erityiset suorituskykyvaatimukset

Säänkestävyys, UV-kestävyys jne.

8- Kaapelisovelluksen ominaisuudet

8.1 Kaapelijohtimen suurin sallittu pitkäaikainen nimellislämpötila normaalikäytössä:

Suuritiheyksinen polyeteeni: 75°C; silloitettu polyeteeni: 90°C.

8.2 Kaapelijohtimen suurin sallittu lämpötila oikosulun aikana (kesto enintään 5 sekuntia) on: korkeatiheyksinen polyeteenieristys: 150°C; silloitettu polyeteenieristys: 250°C.

8.3 Kaapeliasennuksen lämpötila ei saa olla alle -20 ℃

8.4 Kaapeliasennuksen pienin taivutussäde:

Yksijohtiminen kaapeli: vähintään 20 kertaa kaapelin ulkohalkaisija;

Monisäikeinen kaapeli: vähintään 15 kertaa kaapelin ulkohalkaisija.

8,510 kV eristettyjä ilmakaapeleita käytetään laajalti kaupunkien ja maaseudun sähköverkon rakentamisessa ja päivityksissä korvaamaan perinteiset paljaat johtimet, vähentämään sähköiskun riskiä, ​​parantamaan turvallisuutta, täyttämään kaupunkien kauneustarpeita, välttämään paljaiden johtimien vaikutusta maisemaan ja saavuttamaan "näkymättömän sähköverkon" vaikutuksen.

8.5.1 Asennettaessa kevyitä ja ohuesti eristettyjä kaapeleita yläpuolelle tulee säilyttää tietty etäisyys puista. Kun kaapelit ovat käytössä, kaapeleiden ja puiden välillä sallitaan vain lyhytaikainen kosketus.

8.5.2 Luonnoneristettyjä kaapeleita asennettaessa yläpuolelle tulee säilyttää tietty etäisyys puista. Kun kaapelit ovat käytössä, kaapeleiden ja puiden välinen toistuva kosketus on sallittu.

8.5.3 Loput 10 kV eristetyt ilmakaapelit tulee asentaa kiinteisiin paikkoihin. Asennuksen aikana on säilytettävä tietty etäisyys puista. Kaapeleiden ja puiden välinen toistuva kosketus on sallittu käytön aikana. Lisäksi muuntajan alasjohtona tulee käyttää pehmeää kupariytimistä eristettyjä kaapeleita.
