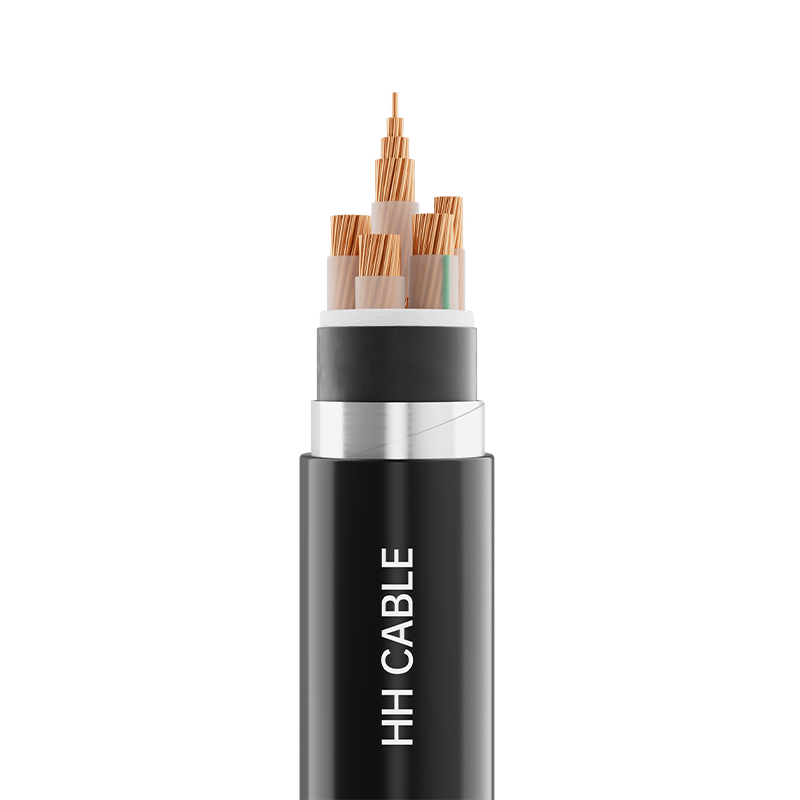

Tuotenimi: 1,8/3kV ja alle silloitetut polyeteenieristeiset virtakaapelit

1-Toteutusstandardit

GB/T2706.1-2020

2-tuotteen malli

YJV, YJLV, YJLHV, YJV22, YJV32, YJY23, YJV62, YJV72 jne.

3- Jännitetaso

1,8/3kV, 0,6/1kV

4-Tuotteen tiedot

Ydinten lukumäärä

Erittely

Kuparijohdin

Alumiinista tai alumiiniseoksesta valmistettu johdin

1-5

1,5 mm 2 ～ 630 mm 2

1,5 mm 2 ～ 630 mm 2

3 1, 3 2, 4 1

2,5 mm 2 ～ 630 mm 2

6 mm 2 ～ 630 mm 2

5- Kaapelirakenteen kuvaus

Kaapelin rakenne

Materiaalin kuvaus

Kapellimestari

Pyöreät tiivistetyt tai tiivistämättömät (kupari tai alumiini tai alumiiniseos) johtimet, kuparijohtimet - luokka 1, luokka 2, luokka 5; alumiinijohtimet - luokka 1, luokka 2

palonkestävä kerros (jos sellainen on)

Kiille teippi

Eristys

Silloitettu polyeteenieristysmateriaali

Täyttö (jos on)

Ei-hygroskooppinen verkkomainen polypropeenitäyttököysi

Kaapelin kääreteippi (jos sellainen on)

Kuitukangas- tai polypropeeniteippi

Metallisuoja (jos sellainen on)

Kuparinauhakääre tai kuparilankakääre

Sisävaippa (jos sellainen on)

Polypropeenikohokuvioitu teippi tai (polyvinyylikloridi tai polyeteeni tai halogeeniton, vähän savua hidastava) vaippamateriaali

Eristysholkki (jos sellainen on)

PVC- tai polyeteeni- tai halogeenivapaa, vähän savua hidastava vaippamateriaali

Panssari (jos on)

Ruostumaton teräsnauha tai alumiininauha tai alumiiniseosnauha tai galvanoitu teräsnauha tai ruostumaton teräslanka tai alumiinilanka tai alumiiniseoslanka tai galvanoitu teräslanka

Ulkovaippa

PVC- tai polyeteeni- tai halogeenivapaa, vähän savua hidastava vaippamateriaali

6-johtiminen sydämen tunnistus

6.1 Eristeen väritys tai värinauhan tunnistus:

1-napainen kaapeli: luonnollinen eristysväri tai asiakkaan vaatimusten mukaan

2-napainen kaapeli: punainen, sininen; 3-napainen kaapeli: keltainen, vihreä, punainen;

4-johtiminen kaapeli: keltainen, vihreä, punainen, sininen;

5-napainen kaapeli: keltainen, vihreä, punainen, sininen, kelta-vihreä kaksivärinen tai musta tai asiakkaan vaatimusten mukaan;

3 1 johdinkaapeli: keltainen, vihreä, punainen, sininen;

3 2-ytiminen kaapeli: keltainen, vihreä, punainen, sininen, kelta-vihreä kaksivärinen tai musta tai asiakkaan vaatimusten mukaan;

4 1-johtiminen kaapeli: keltainen, vihreä, punainen, sininen, kelta-vihreä kaksivärinen tai musta tai asiakkaan vaatimusten mukaan.

Huomautus 1: Keltaista, vihreää ja punaista käytetään päälinjan ytimessä ja sinistä neutraalissa linjasydämessä.

6.2 Monijohdinkaapelin eristyksen digitaalinen tunnistus:

2-napainen kaapeli: 0, 1; 3-napainen kaapeli: 1, 2, 3; 4-napainen kaapeli: 0, 1, 2, 3;

4-napainen kaapeli: 0, 1, 2, 3, 4;

Huomautus 2: Numeroiden tulee olla valkoisia tai asiakkaan vaatimusten mukaisia, missä 1, 2, 3 tarkoittavat pääjohtimia, 0 tarkoittaa nollajohtimia ja 5-napaisissa kaapeleissa numero 4 viittaa erikoisjohtimiin (mukaan lukien maadoitusjohtimet).

7-Vaipan väri

Musta tai asiakkaan toiveen mukaan

8-Erityiset suorituskykyvaatimukset

Paloa hidastava A/B/C-luokka, palonkestävä, vähäsavuinen ja halogeeniton, termiitinkestävä, jyrsijöiden kestävä, UV-kestävä, öljynkestävä jne.

9- Kaapelisovelluksen ominaisuudet

9.1 Kaapelijohtimen suurin sallittu pitkäaikainen nimellislämpötila normaalikäytössä on 90°C.

9.2 Oikosulun aikana (kesto enintään 5 sekuntia) kaapelin johtimen suurin sallittu lämpötila on 250°C.

9.3 Kaapelin asennuslämpötila ei saa olla alle 0 ℃

9.4 Kaapeliasennuksen pienin taivutussäde

9.4.1 Yksijohtiminen panssaamaton kaapeli:

Kaapelin vähimmäistaivutussäteen asennuksen aikana tulee olla vähintään 20 kertaa kaapelin ulkohalkaisija.

Kaapelin vähimmäistaivutussäteen asennuksen jälkeen tulee olla vähintään 15 kertaa kaapelin ulkohalkaisija.

9.4.2 Yksijohtiminen panssaroitu kaapeli:

Kaapelin pienin taivutussäde asennuksen aikana: vähintään 15 kertaa kaapelin ulkohalkaisija;

Kaapelin pienin taivutussäde asennuksen jälkeen: vähintään 12 kertaa kaapelin ulkohalkaisija.

9.4.3 Moniytiset panssaamattomat kaapelit:

Kaapelin pienin taivutussäde asennuksen aikana: vähintään 15 kertaa kaapelin ulkohalkaisija;

Kaapelin pienin taivutussäde asennuksen jälkeen: vähintään 12 kertaa kaapelin ulkohalkaisija.

9.4.4 Monijohtimiset panssaroidut kaapelit:

Kaapelin pienin taivutussäde asennuksen aikana: vähintään 12 kertaa kaapelin ulkohalkaisija;

Kaapelin pienin taivutussäde asennuksen jälkeen: vähintään 10 kertaa kaapelin ulkohalkaisija.

9,5-kaapelia käytetään laajalti 0,6/1kV ja 1,8/3kV tehonjakelujärjestelmissä. Kaapeli soveltuu kiinteään asennukseen sekä sisä- että ulkotiloihin tai suoraan putkistoon, kaapelihyllyihin, putkiin ja kaapelikaivojaan. Metallinauhalla panssaroitu kaapeli kestää mekaanisia voimia, mutta ei merkittävää jännitystä. Metallilankainen panssaroitu kaapeli kestää mekaanisia voimia ja huomattavaa jännitystä. Panssaamaton kaapeli ei kestä jännitystä tai puristusta.

Suositellut tuotteet
Kattavat kaapeliratkaisut
Kaapelituotteiden valinta
Johdoille ja kaapeleille valitse Henghui – vuosien kokemus.
Pyydä tarjous
Viesti Palaute
Tietoja meistä

Wuxi Henghui Cable Co., Ltd.

Onko tutkimukseen erikoistunut valmistaja,

Johtojen ja kaapelien kehitys, tuotanto ja myynti.

Yritys valmistaa pääsääntöisesti voimakaapeleita 110 kV:iin ja sitä pienempään, mukaan lukien korkea- ja matalajännite ristisilloitetut kaapelit, muovieristetyt tehokaapelit, ohjauskaapelit, eristetyt ilmakaapelit, kaivos kaapelit, tietokonekaapelit, alumiiniseoskaapelit sekä muut erikoiskaapelit.

Vuosien mittaan Henghui Cable on ansainnut vahvan maineen asiakkaidensa keskuudessa.Olemme sitoutuneet tarjoamme luotettavia tuotteita, kilpailukykyiset hinnat ja kattavat palvelut tarpeidemme mukaisesti käyttäjiä. Toivotamme sekä uudet että nykyiset asiakkaat tervetulleiksi yhteistyöhön kanssamme.

  • 0m2

    Tehdasalue

  • 0+

    Tekninen henkilöstö

  • 0+

    Ammattimaiset laitteet

Lue lisää
Wuxi Henghui Cable Co., Ltd.
WUXI HENGHUI CABLE CO., LTD.
Kunniakirja
  • Laatujärjestelmän sertifikaatti
  • Laadunhallintajärjestelmän sertifikaatti
  • Ympäristöjohtamisjärjestelmän sertifikaatti
  • Ympäristöjohtamisjärjestelmän sertifikaatti
  • Työterveys- ja työturvallisuusjohtamisjärjestelmän sertifikaatti
  • Työterveys- ja työturvallisuusjohtamisjärjestelmän sertifikaatti
Mitä Uutisia
Toimialan näkemykset ja päivitykset
Näytä kaikki uutiset

1,8–3 kV:n ja alle ristikytkettyjen polyeteenieristeisten virtakaapeleiden lämpöominaisuudet

1,8-3kV ja alle ristisilloitetut polyeteenieristeiset tehokaapelit (XLPE) on suunniteltu parantamaan lämpöä ja sähköistä suorituskykyä. Silloitusprosessi parantaa lämmönkestävyyttä, jolloin nämä kaapelit voivat toimia jatkuvasti jopa 90 °C:ssa, lyhytaikaisen toleranssin ollessa 250 °C. Tämä tekee niistä soveltuvia vaativiin teollisuus-, kaupallisiin ja asuinsovelluksiin. Varmistan, että kaikki 1,8–3 kV:n ja alle silloitetut polyeteenieristeiset virtakaapelimme täyttävät tiukat lämpö- ja mekaaniset standardit, jotta ne tarjoavat luotettavaa palvelua vuosikymmenien ajan.

Palonkestävyys ja turvallisuusominaisuudet

Palonkestävät kaapelit ovat välttämättömiä nykyaikaisissa sähköasennuksissa piirien eheyden ylläpitämiseksi tulipalojen aikana. Meidän 1,8-3kV ja alle silloitetut polyeteenieristeiset tehokaapelimme voidaan valmistaa palonkestäviksi kaapeleiksi kiilleteipillä tai epäorgaanisilla täyteaineilla, jotka kestävät liekkejä ja säilyttävät johtavuuden. Keskeisiä etuja ovat:

  • Varmistetaan, että hätävalaistus, hälytykset ja tärkeät sähköjärjestelmät pysyvät toiminnassa.
  • Minimoi palon leviämisen ja ylläpitää järjestelmän luotettavuutta äärimmäisissä olosuhteissa.
  • Kansainvälisten standardien, kuten IEC 60331, mukainen palonkestävyys.

Kokemuksemme mukaan palonkestävän kaapelin ominaisuuksien integrointi XLPE-eristykseen parantaa huomattavasti turvallisuutta riskialttiissa tiloissa.

Matala savuton halogeenikaapelin edut

Matala savuton halogeeni (LSZH) kaapeli 1,8–3 kV:n ja sitä alemman jännitteen versiot ovat kriittisiä suljetuissa tai julkisissa tiloissa. LSZH-yhdisteet rajoittavat myrkyllisiä halogeenikaasupäästöjä ja vähentävät savutiheyttä tulipalojen aikana. Edut sisältävät:

  • Turvallisempi evakuointi tunneleissa, korkeissa rakennuksissa ja liikennekeskuksissa.
  • Elektroniikan ja herkkien laitteiden syövyttävien kaasuvaurioiden estäminen.
  • Sähköisen suorituskyvyn säilyttäminen vastaa tavallisia XLPE-kaapeleita.

Suosittelen henkilökohtaisesti LSZH-versioita asennuksiin, joissa ihmisten turvallisuus ja laitteiden suojaus ovat etusijalla.

XLPE-virtakaapeleiden sähköinen suorituskyky

1,8-3kV ja alle silloitetut polyeteenieristeiset virtakaapelit tarjoavat erinomaisen dielektrisen lujuuden, mikä takaa minimaalisen vuodon ja vakaan jännitteen. Tärkeitä sähköisiä näkökohtia ovat:

  • Korkea eristysvastus ja pieni dielektrinen häviö takaavat tehokkaan energiansiirron.
  • Optimoitu johtimen koko ja pieni kapasitanssi vähentävät linjahäviöitä.
  • Palonkestävä kaapeli ja LSZH-vaihtoehdot eivät vaaranna sähköisiä ominaisuuksia.

Henghui Cablella varmistan, että jokainen 1,8-3kV ja alle silloitettu polyeteenieristetty virtakaapeli testataan paloturvallisuuden ja optimaalisen energiatehokkuuden takaamiseksi.

Kaapelityyppien vertaileva yleiskatsaus

Alla on vertailu tärkeimmistä 1,8-3kV ja alle ristisilloitettuja polyeteenieristeisiä virtakaapeleita, mukaan lukien palonkestävät kaapelit ja vähäsavuiset nollahalogeenikaapelityypit:

Kaapelin tyyppi Eristys Tuli suorituskyky Savu / myrkyllisyys Sovellukset
Vakio XLPE-kaapeli XLPE Ei paloturvallinen Normaali savu Sähkönjakelu, teollisuus- ja asuintilat
Palonkestävä kaapeli XLPE Mica Ylläpitää toimintaa tulen alla Kohtalainen savu Hätäjärjestelmät, teollisuuslaitokset
Matala savuton halogeenikaapeli XLPE LSZH -yhdiste Paloa hidastava Vähäsavuinen, myrkytön Tunnelit, kerrostalot, ahtaat tilat

Asennusta koskevia huomioita

Oikea asennus maksimoi 1,8–3 kV:n ja sitä alhaisempien silloitettujen polyeteenieristeisten virtakaapeleiden suorituskyvyn ja turvallisuuden. Ohjeet sisältävät:

  • Vältä jyrkkiä mutkia tai liiallisia vetovoimia eristysvaurioiden estämiseksi.
  • Varmista välimatkat ja tuuletus lämmön haihtumista varten.
  • Käytä hyväksyttyjä tukia mekaanisen eheyden säilyttämiseksi.
  • Tarkasta säännöllisesti eristyksen rappeutumisen tai fyysisten vaurioiden varalta, erityisesti palonkestävät kaapelit ja LSZH-kaapeliversiot.

Ohjaan kaikkia asiakkaita varmistaakseni, että asennus täyttää turvallisuusstandardit ja säilyttää pitkän aikavälin luotettavuuden.

Johtopäätös

1,8–3 kV:n ja alle silloitetut polyeteenieristeiset virtakaapelit, palonkestävät kaapelivaihtoehdot ja vähäsavuiset halogeenikaapelityypit tarjoavat tasapainon sähköisen suorituskyvyn, lämpöstabiilisuuden ja parannetun paloturvallisuuden välillä. Valitsemalla kullekin asennukselle sopivan kaapelityypin varmistat turvallisen, luotettavan ja tehokkaan virranjakelun. Henghui Cablella varmistan, että tuotteemme täyttävät tiukat laatustandardit tukeaksemme kriittisiä infrastruktuuriprojekteja mielenrauhalla.
