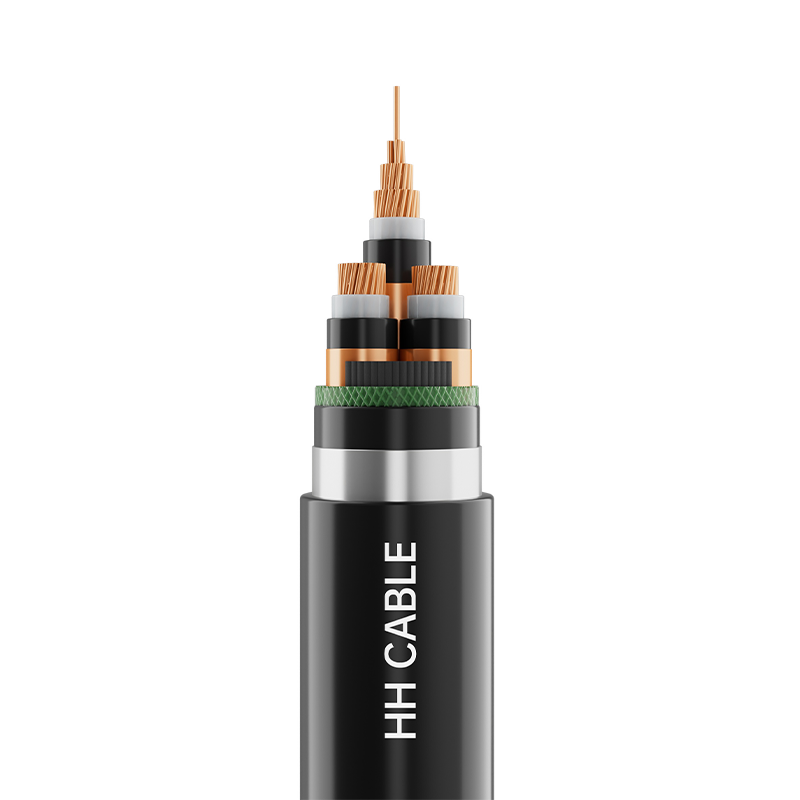

6-35kV ristisilloitettu polyeteenieristetty virtajohto

Tuotenimi: 6-35kV ristisidottu polyeteenieristetty virtakaapeli

1-Toteutusstandardit

GB/T2706.2～3-2020

2-tuotteen malli

YJV, YJY, YJV22, YJV32, YJY23, YJY33, YJV62, YJV72 jne.

3- Jännitetiedot

Jännitteen taso

Ydinten lukumäärä

Erittely

Kuparijohdin

Alumiinista tai alumiiniseoksesta valmistettu johdin

3,6/6kV

6/6 (10) kV

8,7/10(15) kV

12/20kV

3

25 mm 2 ～ 630 mm 2

25 mm 2 ～ 630 mm 2

1

25 mm 2 ～ 800 mm 2

25 mm 2 ～ 800 mm 2

18/20 (30) kV

3

35 mm 2 ～ 630 mm 2

35 mm 2 ～ 630 mm 2

1

35 mm 2 ～ 800 mm 2

35 mm 2 ～ 800 mm 2

21/35kV

26/35kV

3

50 mm 2 ～ 630 mm 2

50 mm 2 ～ 630 mm 2

1

50 mm 2 ～ 800 mm 2

50 mm 2 ～ 800 mm 2

4- Kaapelirakenteen kuvaus

Kaapelin rakenne

Materiaalin kuvaus

Kapellimestari

Pyöreä tiivistetty (kupari tai alumiini tai alumiiniseos) johdin

Kapellimestari shielding

Silloitettu puolijohtava materiaali

Eristys

Silloitettu polyeteenieristysmateriaali

Eristys shielding

Silloitettu puolijohtava materiaali

Metallinen suojaus

Kuparinauha kääre tai kuparilanka harva käämitys; Lisäksi lämpötilanvalvontavalokuitua voidaan lisätä tarpeen mukaan

Täyttö (jos on)

Ei-hygroskooppiset polypropeenista viuhkamaiset täytenauhat tai

Ei-hygroskooppinen verkkomainen polypropeenitäyttököysi

Kaapelin kääreteippi (jos sellainen on)

Kuitukangas- tai polypropeeniteippi

Eristysholkki (jos sellainen on)

PVC- tai polyeteeni- tai halogeenivapaa, vähän savua hidastava vaippamateriaali

Panssari (jos on)

Ruostumaton teräsnauha tai alumiininauha tai alumiiniseosnauha tai galvanoitu teräsnauha tai ruostumaton teräslanka tai alumiinilanka tai alumiiniseoslanka tai galvanoitu teräslanka

Ulkovaippa

PVC- tai polyeteeni- tai halogeenivapaa, vähän savua hidastava vaippamateriaali

5-johtiminen sydämen tunnistus

Yksijohtiminen kaapeli: eristyksen luonnollisen värin mukaan - alkuperäinen väri

Kolmijohtiminen kaapeli: keltainen, vihreä, punainen nauhatunniste tai painettu 1, 2, 3 valkoisen numeron tunniste tai asiakkaan vaatimusten mukaan

6-Vaipan väri

Musta tai asiakkaan toiveen mukaan

7-Erityiset suorituskykyvaatimukset

Paloa hidastava A/B/C-luokka, vähäsavuinen ja halogeeniton, termiitinkestävä, jyrsijöiden kestävä, UV-kestävä, vedenkestävä jne.

8- Kaapelisovelluksen ominaisuudet

8.1 Kaapelijohtimen suurin sallittu pitkäaikainen nimellislämpötila normaalikäytössä on 90°C.

8.2 Oikosulun aikana (kesto enintään 5 sekuntia) kaapelin johtimen suurin sallittu lämpötila on 250°C.

8.3 Kaapelin asennuslämpötila ei saa olla alle 0 ℃

8.4 Kaapeliasennuksen pienin taivutussäde

8.4.1 Yksijohtiminen panssaamaton kaapeli:

Kaapelin pienin taivutussäde asennuksen aikana: vähintään 20 kertaa kaapelin ulkohalkaisija;

Kaapelin pienin taivutussäde asennuksen jälkeen: vähintään 15 kertaa kaapelin ulkohalkaisija.

8.4.2 Yksijohtiminen panssaroitu kaapeli:

Kaapelin pienin taivutussäde asennuksen aikana: vähintään 15 kertaa kaapelin ulkohalkaisija;

Kaapelin pienin taivutussäde asennuksen jälkeen: vähintään 12 kertaa kaapelin ulkohalkaisija.

8.4.3 Kolminapainen panssaamaton kaapeli:

Kaapelin pienin taivutussäde asennuksen aikana: vähintään 15 kertaa kaapelin ulkohalkaisija;

Kaapelin pienin taivutussäde asennuksen jälkeen: vähintään 12 kertaa kaapelin ulkohalkaisija.

8.4.3 Kolminapainen panssaroitu kaapeli:

Kaapelin pienin taivutussäde asennuksen aikana: vähintään 12 kertaa kaapelin ulkohalkaisija;

Kaapelin pienin taivutussäde asennuksen jälkeen: vähintään 10 kertaa kaapelin ulkohalkaisija.

8.5-kaapelia käytetään laajalti sähkönsiirto- ja jakelujärjestelmissä, mukaan lukien kaupunkien sähkönjakeluverkot ja teollisuuden teholähteet. Kaapeli soveltuu kiinteään asennukseen sekä sisä- että ulkotiloihin, ja se voidaan upottaa suoraan putkiin, kaapelihyllyihin, putkiin ja kaapelikaivoihin. Metallinauhalla panssaroitu kaapeli kestää mekaanisia voimia, mutta ei merkittävää jännitystä; lankapanssaroitu kaapeli kestää mekaanisia voimia ja huomattavaa jännitystä; panssaamaton kaapeli ei kestä jännitystä tai puristusta.
