Tuotteen nimi: 450/750V PVC-eristetty ohjauskaapeli

1-Toteutusstandardit

GB/T9330-2020

2-tuotteen malli

KVV, KVVP, KVVP2, KVVP3, KVVP4, KVV22, KVV32, KVVP2-22, KVVR, KVVRP jne.

3- Jännitetaso

450/750V

4-Tuotteen tiedot

ruudukko

Malli a

Johtimen nimellispoikkipinta-ala mm2

0.5

0.75

1.0

1.5

2.5

Ydinten lukumäärä

KVV , KVVP ja muut sarjat

—

2～61

2～19

2-10

KVVP2, KVVP3, KVVP4 ja muut sarjat

—

4～61

4～19

4-10

KVV22 , KVVP2-22 ja muut sarjat

—

7～61

4～61

4～19

4-10

K VV 32 ja muut sarjat

—

19～61

7～61

4～19

4-10

KVVR ja muut sarjat

2～61

—

KVVRP ja muut sarjat

2～61

2～48

—

Huomautus: 1. Paloa hidastavien kaapeleiden, palonkestävien kaapeleiden ja niiden yhdistettyjen kaapeleiden tekniset tiedot ovat samat kuin vastaavissa edellä mainituissa malleissa.

2. Suositeltavat ydinnumerosarjat ovat: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 ja 61 ydintä.

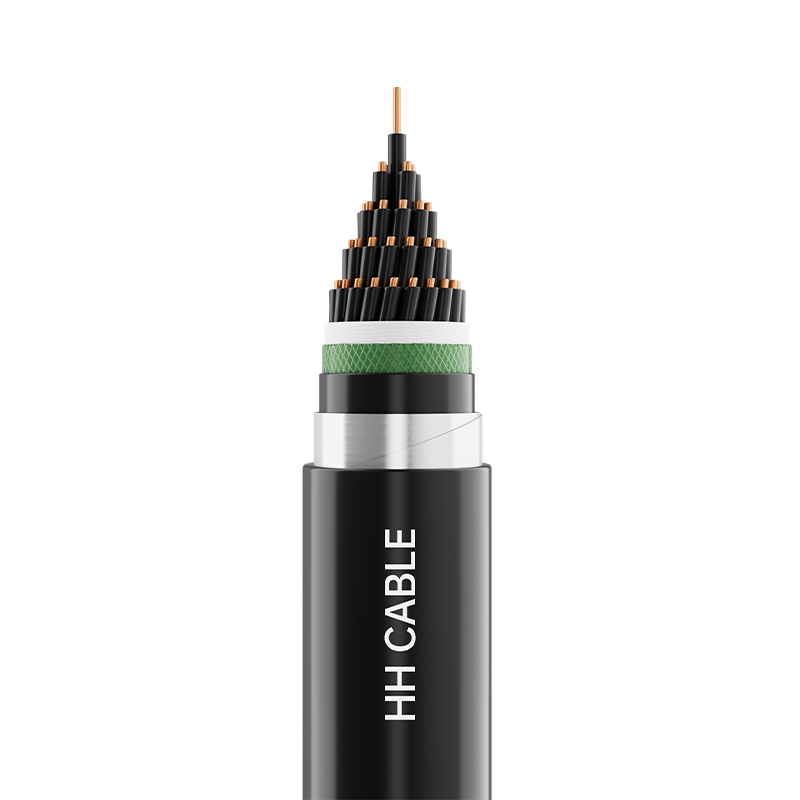

5- Kaapelirakenteen kuvaus

Kaapelin rakenne

Materiaalin kuvaus

Kapellimestari

Luokan 1 kiinteä kuparijohdin tai luokan 2 pyöreäsäikeinen kuparijohdin tai luokan 5 pehmeä kuparijohdin

Palonkestävä kerros (jos sellainen on)

Kiille teippi

Eristys

PVC eristysmateriaali

Täyttö

Ei-hygroskooppinen polypropeeniverkkotäyttököysi

Kaapelin käärinteippi

Kuitukangas tai polyesteriteippi

Metalli suojaus

Kuparilankapunos tai (kupariteippi tai kuparimuoviteippi tai alumiinimuoviteippi) kääre

Sisävaippa (jos sellainen on)

Polypropeeni kohokuvioitu teippi tai (polyvinyylikloridi tai polyeteeni) vaippamateriaali

Eristysholkki (jos sellainen on)

PVC- tai polyeteenivaippamateriaali

Panssari (jos on)

Galvanoitu teräsnauha tai galvanoitu teräslanka

Ulkovaippa

PVC- tai polyeteenivaippamateriaali

6-johtiminen sydämen tunnistus

6.1 Eristeen värin tunniste:

6.1.1 Käytettäessä värillistä eristystä eristettyjen johdinsydämien tunnistamiseen, kukin eristetty johdinsydän saa käyttää vain yhtä väriä vihreän/keltaisen yhdistelmäväriä lukuun ottamatta.

6.1.2 Monen johdinkaapelin eristyssydänvärit eivät voi olla vihreää ja keltaista, jotka eivät ole yhdistettyjä värejä.

6.1.2 Vihreä/keltainen eristetyissä johdinsydämissä yhden värin tulee peittää vähintään 30 % ja enintään 70 % eristetyn johdinsydämen pinnasta ja toisen värin tulee peittää loput ja olla kauttaaltaan yhtenäinen.

6.1.4 Suositeltu värispektri enintään viisijohtimien kaapelien eristysvärjäyksissä on seuraava:

2 ydintä: ei haluttua värispektriä; 3 ydintä: vihreä/keltainen, sininen, ruskea tai sininen, musta, ruskea;

4 ydintä: vihreä/keltainen, sininen, musta, ruskea tai sininen, musta, ruskea, harmaa tai oranssi;

5-ytiminen: vihreä/keltainen, sininen, musta, ruskea, harmaa tai oranssi tai sininen, musta, ruskea, harmaa, oranssi tai muita eri värejä.

6.1.5 Kun kromatografialle on erityisiä vaatimuksia, kysynnän ja tarjonnan osapuolet voivat neuvotella ja määrittää asiakkaan vaatimusten mukaisesti.

6.2 Eristeen digitaalinen tunnistus:

6.2.1 Kaapelit, joissa on seitsemän tai useampia johtimia, merkitään numeroilla. Eristeen tulee olla samanvärinen ja järjestettävä numeerisesti sisäkerroksesta ulkokerrokseen luonnollisessa järjestyksessä alkaen nro 1 eristetystä ytimestä (suositus on musta eriste valkoisella kirjaimilla), paitsi vihreä/keltainen eristetty sydän (jos sellainen on).

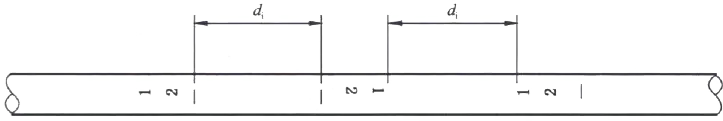

6.2.2 Kun merkki koostuu yhdestä numerosta, numeron alle tulee lisätä vaakasuora viiva. Kun merkki koostuu kahdesta numerosta, ne on asetettava pystysuoraan ja jälkimmäisen numeron alle on lisättävä vaakasuora viiva. Kahden vierekkäisen numeroryhmän välinen väli di ei saa olla suurempi kuin 50 mm. Digitaalisten tunnistusmerkkien järjestely näkyy alla olevassa kuvassa:

7-Vaipan väri

Musta tai asiakkaan toiveen mukaan

8-Erityiset suorituskykyvaatimukset

Paloa hidastava A/B/C-luokka, palonkestävä, termiitinkestävä, jyrsijöiden kestävä, UV-kestävä, matalan lämpötilan kestävä, mineraaliöljyn kestävä jne.

9- Kaapelisovelluksen ominaisuudet

9.1 Kaapelijohtimen suurin sallittu pitkäaikainen nimellislämpötila normaalikäytössä on 70°C.

9.2 Kaapelijohtimen suurin sallittu lämpötila oikosulun aikana (kesto enintään 5 sekuntia) on 160 ℃.

9.3 Kaapelin asennuslämpötila ei saa olla alle 0 ℃

9.4 Kaapeliasennuksen pienin taivutussäde:

9.4.1 Pehmeärakenteinen kaapeli:

Taivutussäteen on oltava vähintään 6 kertaa kaapelin ulkohalkaisija.

9.4.2 Panssaamattomat kaapelit:

Taivutussäteen on oltava vähintään 6 kertaa kaapelin ulkohalkaisija.

9.4.3 Panssaroidut ja metallisuojatut kaapelit:

Taivutussäteen on oltava vähintään 12 kertaa kaapelin ulkohalkaisija.

9.5 Tätä kaapelia käytetään laajalti ohjaus-, signaalinsiirto-, valvonta- ja suojapiirijärjestelmissä, joiden nimellisjännite on 450/750V tai vähemmän sähköjärjestelmien turvallisen, vakaan ja tehokkaan toiminnan varmistamiseksi. Se voidaan asentaa kiinteästi ja käyttää sisällä, ulkona tai suoraan kaapeliputkiin ja kaapelikaivoihin.
