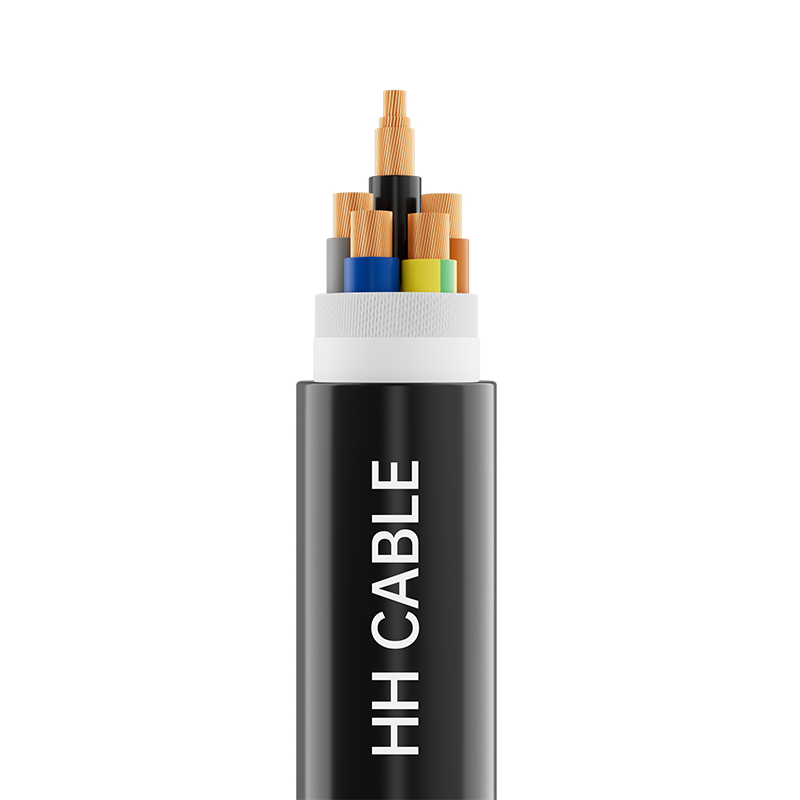

Ympäristöystävälliset johdot ja kaapelit 450–750 V:n ja alle kiinteisiin johtoihin

Tuotenimi: Ympäristöystävälliset johdot ja kaapelit 450–750 V:n ja sitä pienemmille kiinteille johdotuksille

1-Toteutusstandardit

Q/320282DJD006-2021

2-tuotteen malli

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS jne.

3- Jännitetaso

450/750 V, 300/500 V, 300/300 V

4-erittelyluokka

Jännitteen taso

malli

Erittely

450/750V

WDZ-BYJ, WDZ-BY jne.

1,5 mm 2 ～ 400 mm 2

WDZ-BYJR, WDZ-BYR jne.

1,5 mm 2 ～ 240 mm 2

WDZ-RYJ, WDZ-RY jne.

1,5 mm 2 ～ 240 mm 2

300/500V

WDZ-BYJ, WDZ-BY jne.

0,5 mm 2 ～ 1,0 mm 2

WDZ-RY, WDZ-RY jne.

0,5 mm 2 ～ 1,0 mm 2

300/500V

WDZ-BYJYJ, WDZ-BYJY jne.

0,75 mm2 - 10 mm2

Jännitteen taso

malli

Ydinten lukumäärä

Erittely

300/500V

WDZ-RYJYJB, WDZ-RYYB jne.

2

0,75 mm 2 ～ 1,0 mm 2

300/500V

WDZ-RYJYJ, WDZ-RYJY jne.

2-5

0,75 mm 2 ～ 2,5 mm 2

300/300V

WDZ-RYJSP, WDZ-RYSP jne.

2

0,5 mm 2 ～ 6 mm 2

300/300V

WDZ-RYJS, WDZ-RYS jne.

2

0,5 mm 2 ～ 6 mm 2

5- Kaapelirakenteen kuvaus

Kaapelin rakenne

Materiaalin kuvaus

Kapellimestari

Luokan 1 kiinteä kuparijohdin tai luokan 2 pyöreäsäikeinen kuparijohdin tai luokan 5 pehmeä kuparijohdin

Tulenkestävä kerros (jos sellainen on)

Kiille teippi

Eristys

Silloitettu polyeteeni tai polyolefiini tai silloitettu polyolefiinieristemateriaali

Täyttö (jos on)

Ei-hygroskooppinen polypropeeniverkkotäyttököysi

Kaapelin kääreteippi (jos sellainen on)

Matala savuton halogeeninauha tai lasikuituteippi tai polyesteriteippi

Metallisuoja (jos sellainen on)

Kuparilanka punos

Ulkovaippa (jos sellainen on)

Polyolefiini tai silloitettu polyolefiinivaippamateriaali

6-johtiminen sydämen tunnistus

6.1 Eristeen värin tunniste:

6.1.1 Käytettäessä värillistä eristystä eristettyjen johdinsydämien tunnistamiseen, kukin eristetty johdinsydän saa käyttää vain yhtä väriä vihreän/keltaisen yhdistelmäväriä lukuun ottamatta.

6.1.2 Monen johdinkaapelin eristyssydänvärit eivät voi olla vihreää ja keltaista, jotka eivät ole yhdistettyjä värejä.

6.1.2 Vihreä/keltainen eristetyissä johdinsydämissä yhden värin tulee peittää vähintään 30 % ja enintään 70 % eristetyn johdinsydämen pinnasta ja toisen värin tulee peittää loput ja olla kauttaaltaan yhtenäinen.

6.1.4 suositeltu värispektri kaapeleiden eristysvärjäyksissä, joissa on enintään viisi johtimista, on seuraava:

1 ydin ja 2 ydintä: ei värispektriä;

3 ydintä: vihreä/keltainen, sininen, ruskea tai ruskea, musta, harmaa;

4 ydintä: vihreä/keltainen, ruskea, musta, harmaa tai sininen, ruskea, musta, harmaa;

5-ytiminen: vihreä/keltainen, sininen, ruskea, musta, harmaa tai sininen, ruskea, musta, harmaa, musta.

6.1.5 Kun kromatografialle on erityisiä vaatimuksia, kysynnän ja tarjonnan osapuolet voivat neuvotella ja määrittää asiakkaan vaatimusten mukaisesti.

6.2 Eristeen digitaalinen tunnistus:

6.2.1 Useamman kuin kaksijohtimien kaapeleiden eristyssydämet voidaan myös tunnistaa numeroilla. Eristeen tulee olla samanvärinen ja järjestetty luonnolliseen järjestykseen sisäkerroksesta ulkokerrokseen alkaen eristysytimestä nro 1 (mustalle eristeelle on suositeltavaa tulostaa valkoiset numerot), paitsi vihreä/keltainen eristysydin (jos sellainen on).

6.2.2 Kun merkki koostuu yhdestä numerosta, numeron alle tulee lisätä vaakasuora viiva. Kun merkki koostuu kahdesta numerosta, ne on asetettava pystysuoraan ja jälkimmäisen numeron alle on lisättävä vaakasuora viiva. Kahden vierekkäisen numeroryhmän välinen väli di ei saa olla suurempi kuin 50 mm. Digitaalisten tunnistusmerkkien järjestely näkyy alla olevassa kuvassa:

7-Vaipan väri

Musta tai asiakkaan toiveen mukaan

8-Erityiset suorituskykyvaatimukset

Paloa hidastava A/B/C-luokka, palonkestävä, termiitinkestävä, jyrsijöiden kestävä, UV-kestävä, matalan lämpötilan kestävä, mineraaliöljyn kestävä jne.

9- Kaapelisovelluksen ominaisuudet

9.1 Kaapelijohtimen suurin sallittu pitkäaikainen nimellislämpötila normaalikäytössä on: polyolefiinieristys: 70°C; silloitettu polyeteenieristys tai silloitettu polyolefiinieristys: 90°C .

9.2 Kaapelijohtimen suurin sallittu lämpötila oikosulun aikana (kesto enintään 5 sekuntia) on: polyolefiini: 160°C; silloitettu polyeteenieristys tai silloitettu polyolefiinieristys: 250°C.

9.3 Kaapelin asennuslämpötila ei saa olla alle 0 ℃

9.4 Kaapeliasennuksen pienin taivutussäde:

Kaapeleiden, joiden ulkohalkaisija on alle 25 mm, pienin taivutussäde: vähintään 4 kertaa kaapelin ulkohalkaisija;

Kaapeleiden, joiden ulkohalkaisija on suurempi tai yhtä suuri kuin 25 mm, pienin taivutussäde: vähintään 6 kertaa kaapelin ulkohalkaisija.

9.5 Tämä sarja määrittelee ympäristöystävälliset johdot ja kaapelit johdotukseen, jonka jännite on enintään 450/750 V. Niitä käytetään laajalti alueilla, joilla on korkeat turvallisuus- ja ympäristövaatimukset, kuten rautatieliikenteessä, lentokentillä, korkeissa rakennuksissa, ostoskeskuksissa ja sairaaloissa, sähkövalaistukseen ja sisäisiin kaapelointiin, sähkölaitteissa, sähkölaitteissa, instrumenteissa ja mittareissa, ohjauslaitteissa, elektronisissa laitteissa ja automaattisissa laitteissa. Asennusmenetelmiä ovat kiinteä johdotus, asennus sisä- tai ulkotiloihin tai upottaminen putkiin tai vastaaviin suljettuihin järjestelmiin.
