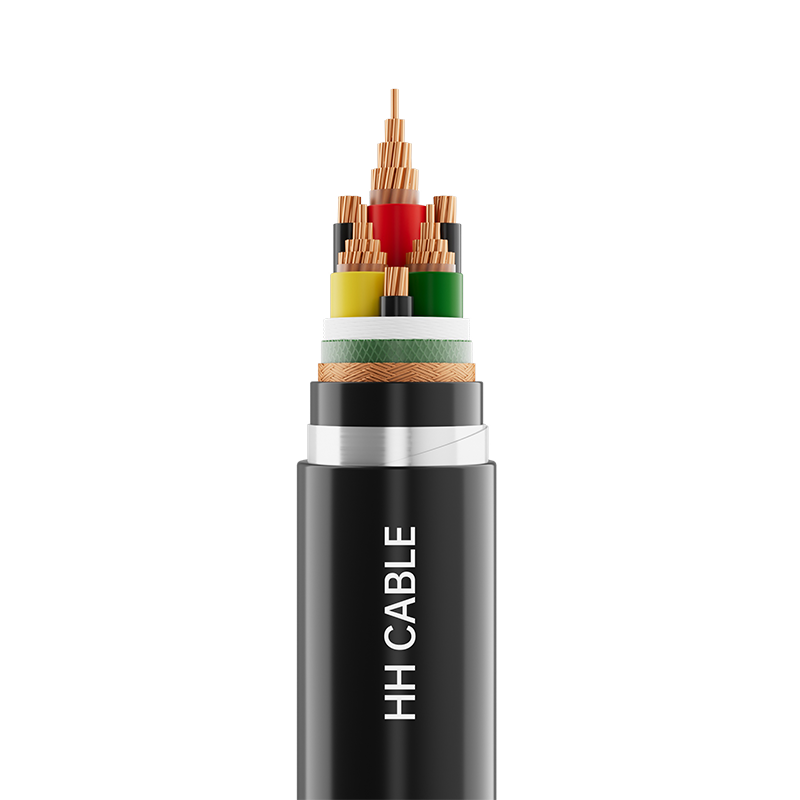

Nimellisjännitteinen 1kV vaihtuvataajuinen virtakaapeli

Tuotenimi: Nimellisjännitteellä 1kV vaihtuvataajuinen virtakaapeli

1-Toteutusstandardit

Q/320282DJD009-2025

2-tuotteen malli

BPYJVP, BPVVP, BPYJVP2, BPYJVP2-22, BPGGP, BPYJVSP jne.

3- Jännitetaso

0,6/1kV

4-Tuotteen tiedot

Ydinten lukumäärä

Erittely

Ydinten lukumäärä

Erittely

Päälinjan ydin

Neutraali ydin

Päälinjan ydin

Neutraali ydin

3 3

4 mm 2

1 (0,75) mm 2

3 3

70 mm 2

10 mm 2

6 mm 2

1,5 (1) mm 2

95 mm 2

16 mm 2

10 mm 2

2,5 (1,5) mm 2

120 mm 2

25 mm 2

16 mm 2

4 (2,5) mm 2

150 mm 2

35 (25) mm 2

25 mm 2

6 (4) mm 2

185 mm 2

35 mm 2

35 mm 2

6 mm 2

240 mm 2

50 (35) mm 2

50 mm 2

10 mm 2

300 mm 2

50 mm 2

Ydinten lukumäärä

Erittely

3

1,5 mm 2 ～ 300 mm 2

5- Kaapelirakenteen kuvaus

Kaapelin rakenne

Materiaalin kuvaus

Kapellimestari

Pyöreät tiivistetyt tai tiivistämättömät kuparijohtimet, kuparijohtimet - luokka 1, luokka 2, luokka 5;

Palonkestävä kerros (jos sellainen on)

Kiille teippi

Eristys

Polyvinyylikloridieriste, silloitettu polyeteenieristys tai silikonikumi

Täyttö

Ei-hygroskooppinen polypropeeniverkkotäyttököysi

Kaapelin käärinteippi

Kuitukangas- tai polypropeeniteippi

Metallinen suojaus

Kuparilankapunos tai löyhästi kierretty kuparilanka tai (kupariteippi tai kuparimuoviteippi tai alumiinimuoviteippi) kääre

Sisävaippa (jos sellainen on)

Polypropeenista kohokuvioitu teippi tai (silikonikumi tai polyvinyylikloridi tai polyeteeni tai halogeeniton, vähän savua hidastava) vaippamateriaali

Eristysholkki (jos sellainen on)

Polyvinyylikloridi tai polyeteeni tai halogeeniton, vähän savua hidastava vaippamateriaali tai silikonikumi

Panssari (jos on)

Galvanoitu teräsnauha tai galvanoitu teräslanka tai punottu galvanoitu teräslanka

Ulkovaippa

Polyvinyylikloridi tai polyeteeni tai halogeeniton, vähän savua hidastava vaippamateriaali tai silikonikumi

6-johtiminen sydämen tunnistus

6.1 Eristeen väritys tai värinauhan tunnistus:

3-napainen kaapeli: keltainen, vihreä, punainen tai asiakkaan vaatimusten mukaan;

3 3 johdinkaapeli: 3 pääjohdinta: keltainen, vihreä, punainen tai asiakkaan vaatimusten mukaan, 3 neutraaliydintä: kelta-vihreä tai musta tai asiakkaan vaatimusten mukaan.

Huomautus: Silloitettu polyeteenieriste voidaan erottaa värinauhasta tai eristeen värjäyksestä.

6.2 Monijohdinkaapelin eristyksen digitaalinen tunnistus:

3-napainen kaapeli: 1, 2, 3 tai asiakkaan vaatimusten mukaan;

3 3 johdinkaapeli: 3 pääjohdinta: 1, 2, 3 tai asiakkaan vaatimusten mukaan, 3 neutraaliydintä: 0 tai asiakkaan vaatimusten mukaan.

7-Vaipan väri

Musta tai asiakkaan toiveen mukaan

8-Erityiset suorituskykyvaatimukset

Paloa hidastava A/B/C-luokka, palonkestävä, termiitinkestävä, jyrsijöiden kestävä, UV-kestävä, öljynkestävä, kulutusta kestävä, korkeita lämpötiloja kestävä jne.

9- Kaapelisovelluksen ominaisuudet

9.1 Kaapelijohtimen suurin sallittu pitkäaikainen nimellislämpötila normaalikäytössä:

PVC-eristys: 70℃ ; XLPE eristys: 90℃; Silikonikumieristys: 180℃.

9.2 Kaapelijohtimen suurin sallittu lämpötila oikosulun aikana (kesto enintään 5 sekuntia) on: polyvinyylikloridieristys: 160°C; silloitettu polyeteenieristys: 250°C; silikonikumieristys: 350°C.

9.3 Kaapelin asennuslämpötila ei saa olla alle 0 ℃

9.4 Kaapeliasennuksen pienin taivutussäde:

9.4.1 Yksijohtiminen panssaamaton kaapeli:

Kaapelin pienin taivutussäde asennuksen aikana: vähintään 20 kertaa kaapelin ulkohalkaisija;

Kaapelin pienin taivutussäde asennuksen jälkeen: vähintään 15 kertaa kaapelin ulkohalkaisija.

9.4.2 Yksijohtiminen panssaroitu kaapeli:

Kaapelin pienin taivutussäde asennuksen aikana: vähintään 15 kertaa kaapelin ulkohalkaisija;

Kaapelin pienin taivutussäde asennuksen jälkeen: vähintään 12 kertaa kaapelin ulkohalkaisija.

9.4.3 Moniytiset panssaamattomat kaapelit:

Kaapelin pienin taivutussäde asennuksen aikana: vähintään 15 kertaa kaapelin ulkohalkaisija;

Kaapelin pienin taivutussäde asennuksen jälkeen: vähintään 12 kertaa kaapelin ulkohalkaisija.

9.4.4 Monijohtimiset panssaroidut kaapelit:

Kaapelin pienin taivutussäde asennuksen aikana: vähintään 12 kertaa kaapelin ulkohalkaisija;

Kaapelin pienin taivutussäde asennuksen jälkeen: vähintään 10 kertaa kaapelin ulkohalkaisija.

9.5-kaapelia käytetään laajalti sähköjärjestelmissä, jotka sopivat 0,6/1kV:n tai sitä alhaisemmille taajuuksisille moottoreille, jolloin saavutetaan tehokas ja vakaa voimansiirto ja ohjaus. Sen erinomainen suojaus, häiriönesto-ominaisuudet ja sopeutumiskyky korkeille taajuuksille takaavat taajuuksisten moottoreiden turvallisen ja vakaan toiminnan monimutkaisissa sähkömagneettisissa ympäristöissä.
